Descrição do produto
Este wafer tem um diâmetro de 300 milímetros, o que o torna maior do que os tamanhos tradicionais de wafer. Esse tamanho maior o torna mais econômico e eficiente, permitindo maior produção sem sacrificar a qualidade.
O wafer de silício de 300 mm é feito de silício extremamente puro, garantindo excelente desempenho e confiabilidade em uma ampla gama de aplicações. Oferece alta precisão e uniformidade, garantindo desempenho e qualidade consistentes em cada lote.
Em termos de propriedades mecânicas, este wafer possui excelente planicidade e uniformidade de espessura, resultando em alto rendimento e baixo índice de defeitos durante a produção. Sua superfície é extremamente lisa, tornando-o ideal para aplicações de alto desempenho que exigem ótima qualidade de superfície.
Outra vantagem do wafer de silício de 300 mm é sua capacidade de suportar altas temperaturas, tornando-o adequado para uso em diversos ambientes agressivos. Este recurso é particularmente benéfico para indústrias como a aeroespacial e de defesa, onde os componentes devem funcionar de forma confiável em condições extremas.
No geral, o wafer de silício de 300 mm é um produto top de linha que oferece desempenho e confiabilidade incomparáveis. Seus recursos e benefícios avançados fazem dele um componente essencial em muitas indústrias, fornecendo substratos de alta qualidade para uma ampla gama de dispositivos e sistemas.
|
Crescimento |
CZ, MCZ, FZ |
|
Nota |
Prime, Teste, Manequim, etc. |
|
Diâmetro |
12 polegadas/300mm |
|
Grossura |
600~800um |
|
Terminar |
Como corte, lapidação, DSP (300nm, 200nm, 120nm, 90nm, 65nm, 37nm), etc. |
|
Orientação |
(100) etc |
|
Fora do corte |
Até 4 graus |
|
Tipo/Dopante |
P/B, N/Fos, N/As, N/Sb, Intrínseco |
|
Resistividade |
CZ/MCZ: De 0,001 a 200 ohm-cm |
|
FZ: Até 5000 ohm-cm |
|
|
Filmes finos |
* PVD: Al, Cu, Au, Cr, Si, Ni, Fe, Mo, etc, Espessuras de revestimento até 20, 000 Å / ± 5% |
|
* LPCVD/PECVD: Óxido, Nitreto, SiC, etc, Espessuras de revestimento até 200, 000 Å / ± 3% |
|
|
* Wafers epitaxiais de silício e serviços epitaxiais (SOS, GaN, GOI etc). |
|
|
Processos |
DSP, ultrafino, ultraplano, etc. |
|
Redução de tamanho, retificação, corte em cubos, etc. |
|
|
MEMS |
|

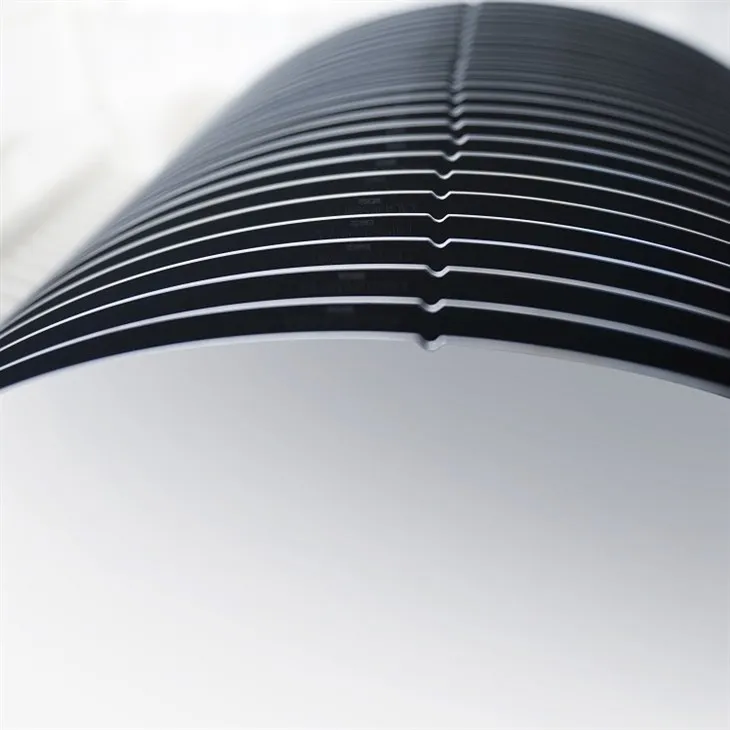

Imagem do produto
Porque escolher-nos
Nossos produtos são provenientes exclusivamente dos cinco maiores fabricantes do mundo e das principais fábricas nacionais. Apoiado por equipes técnicas nacionais e internacionais altamente qualificadas e medidas rigorosas de controle de qualidade.
Nosso objetivo é fornecer aos clientes suporte individual e abrangente, garantindo canais de comunicação tranquilos, profissionais, oportunos e eficientes. Oferecemos uma quantidade mínima de pedido baixa e garantimos uma entrega rápida em 24 horas.
Mostra de fábrica
Nosso vasto estoque consiste em 1000+ produtos, garantindo que os clientes possam fazer pedidos de apenas uma peça. Nossos equipamentos próprios para corte em cubos e retificação e total cooperação na cadeia industrial global nos permitem envio imediato para garantir satisfação e conveniência completas do cliente.
Nosso certificado
Nossa empresa se orgulha das diversas certificações que conquistamos, incluindo nosso certificado de patente, certificado ISO9001 e certificado National High-Tech Enterprise. Essas certificações representam nossa dedicação à inovação, gestão da qualidade e compromisso com a excelência.
Tag: Wafer de silício de 12 polegadas, fabricantes, fornecedores, fábrica de wafer de silício de 12 polegadas na China
